Oljenedsänkt transformator, även känd som oljesänkt transformator, är en typ av transformator som använder olja som ett kylande och isolerande medium mellan lindningarna och kärnan. Oljenedsänkta transformatorer används ofta i stora kraftsystem som kraftverk, transformatorstationer och kraftöverföringsnät, såväl som i applikationer som kräver hög effektomvandling. Följande är arbetsprincipen för oljenedsänkt transformator:
Arbetsprincip för oljenedsänkt transformator:
1. Kyl- och isoleringsmedium: Oljenedsänkta transformatoreranvänd isoleringsolja med bättre isoleringsegenskaper, såsom mineralolja eller vegetabilisk olja, för att fungera som både kylande och isolerande media. Denna olja har mycket goda isoleringsegenskaper, förhindrar elektriska kortslutningar och hjälper till att överföra värmen som genereras från transformatorn till den yttre miljön.
2. Lindningar och kärna:Lindningarna och kärnan i oljenedsänkta transformatorer är indränkta i olja för att ge kylning och isolering. Olja kan effektivt överföra värme från lindningarna och kärnan till den yttre miljön och därigenom bibehålla transformatorns normala driftstemperatur.
3. Oljecirkulation och kylning:Oljenedsänkta transformatorer har vanligtvis ett kylsystem där olja cirkulerar för att överföra värme till kylmediet och avleda värme genom radiatorn. Detta hjälper till att upprätthålla transformatorns driftstemperatur och säkerställer att den fungerar korrekt.
4. Elektrisk isolering:Oljan från oljenedsänkta transformatorer används inte bara som ett kylmedium, utan också som ett elektriskt isoleringsmedium. Lindningarna och kärnan är nedsänkta i olja, vilket ger elektrisk isolering och förhindrar elektriska kortslutningar mellan lindningarna och mellan lindningarna och kärnan.
5. Arbetsprincipen för oljesänkta transformatorer liknar andra transformatortyper. När antalet varv på spolen ändras, kommer det magnetiska fältet som genereras att inducera en elektromotorisk kraft i utgångslindningen och därigenom uppnå spänningsomvandling.
6. Skydd och övervakning:Oljenedsänkta transformatorer är vanligtvis utrustade med olika skyddsanordningar och övervakningssystem för att säkerställa deras normala drift och förhindra överbelastning, kortslutning och andra fel.

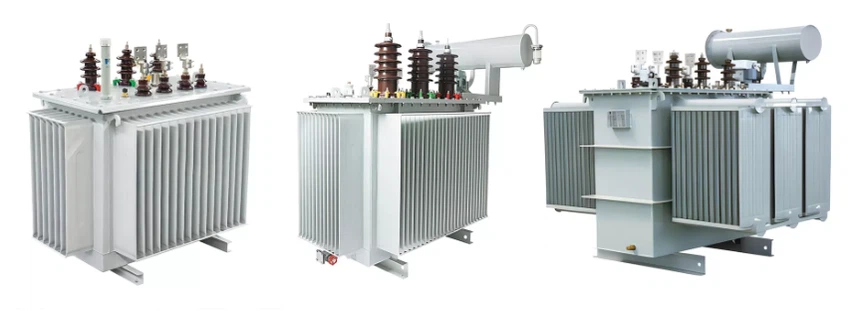

Enfas oljenedsänkt transformator
